DCS系统--优稳自动化系统篇

DCS系统--优稳自动化系统篇

DCS系统--优稳自动化系统篇

    我公司与杭州优稳自动化展开了深层次的交流合作,依托我集团公司全国锅炉行业的占有率的优势,浙江大学在我电控技术部开设了“工业自动化国家工程研究中心泰山研发基地",以我公司电控部和杭州优稳自动化为前沿,针对大型锅炉控制展开了研发与控制,做出了一系列可喜可贺的成绩,部分产品已安全、可靠的应用于国内外市场。

    杭州优稳自动化系统有限公司依托浙江大学工业自动化国家工程研究中心、浙江大学控制工程国家实验室(筹),贯彻“秉承浙大自控的领先科技,聚焦控制工程的重大需求,提供优质稳定的自控产品,满足行业用户的个性需求”的技术理念,通过产学研合作建立浙大优稳工业自动化仪表与控制装置联合技术中心;技术团队50%以上拥有硕士或博士学位,并具有合理的专业构成、扎实的科研积累与丰富的技术经验,形成了独具特色的计算机控制系统技术体系,在可靠性设计技术、数据I/O技术、实时控制技术、实时数据库技术、软件平台技术等关键核心技术上有11项重大创新与技术突破。近5年,在工业自动化领域,获国家科技进步一等奖1项,国家科技进步二等奖1项,省部级一等奖3项。取得软件著作权19项,专利23项。产品系列包括:

    UW600(UWinDCS600)大规模分布式控制系统

    UW500(UWinPAS500)集散控制系统

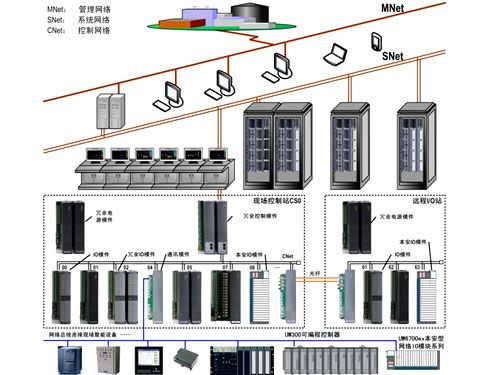

DCS系统--优稳自动化系统篇

      UW600(UWinPAS600)大规模分布式控制系统,其硬件装置采用控制装备冗余容错、性能退化在线监控、高适应性智能模块等技术,软件平台采用多领域工程对象模型、集群分布式实时数据库、多语言集成编程开发环境、安全控制与安全防范等技术;是具有高可靠性、高安全性、高适应性、大规模化特征,优质稳定的新一代高端主控系统。控制站规模:AIO:1024、DIO:2048;系统规模:AIO:63488、DIO:126976。

全硬件冗余容错,无单点故障失效;单重化、多重化硬件冗余表决,切换时间5-50ms ;

高适应性智能模块,少类型多功能,软件选择信号类型,在线校正,自动补偿温漂时漂;

本质安全型总线IO模块系列,节省安全栅、隔离栅、安装空间与接线维护工作量;

全覆盖诊断与防错保护,支持外部线路诊断,支持过流、过压、反接、错接等过失保护;

多领域工程对象模型,行业算法库重构复用机制,控制程序自动生成,提高编程效率80%;

多语言优化编译器,多用户协同编程、在线编程、模拟调试、远程更新,降低维护成本;

分布式全局实时数据库,域数据规模30万点,驱动池,系统数据与外部数据直接引用;

集群分布式实时数据库,集群数据规模200-1000万点,数据容量:100TB-10PB;

网络安全控制模件,支持安全控制与安全防范,实现可信通讯、异常侦测、篡改阻截等;

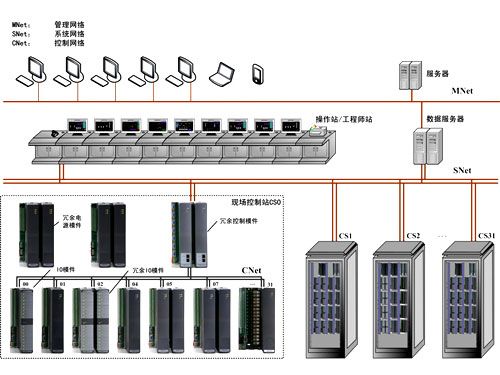

UW500(UWinPAS500)集散控制系统

DCS系统--优稳自动化系统篇

   UW500(UWinPAS500)集散控制系统已广泛应用于化工、制 药、炼油、石化、钢铁、能源、建材、轻工、造纸、环保等行业。具有可靠性高、系统开放、功能强大、维护简便的特点。控制站规模:模拟量输入输出 AIO:512,或数字量输入输出DIO:1024;系统支持32个控制站,则系统规模:AIO:16384,或DIO:32768。

  (1)可靠性高

  硬件冗余设计:电源模件热备冗余,支持双电网输入,并具有过压、过流保护;控制网络与系统网络均采用双重化冗余;控制模件双重化冗余,零切换时 间,保证控制连续性;系统内置所有的开关量和模拟量的输入表决算法、输出表决算法、输入输出自检和故障报告机制,无需用户编程,只要组态配置即可自动实现 冗余设计;

  高可靠I/O模块:点点隔离、点点互隔、点点配电、在线点点更换,可满足核电、紧急停车等高可靠性高安全性领域要求;

  部件智能设计:I/O模块、I/O模件、控制模件、通讯模件均配置微处理器或多处理器,支持模件自我诊断、故障隔离、在线插拔、在线维修;

  智能调理技术:支持模拟量(电压/电流/热电阻/热电偶)通用输入,软件配置类型、全量程高精度、无损数字传输、自诊断自校正、免调校免维护;

  电磁兼容设计:抗瞬变快速群脉冲干扰,信号端1000V,电源端2000V;射频干扰抑制,发射功率5W /0.5m;低功耗设计,无需要强制散热;

  运行安全设计:实时数据掉电保持,冗余校验,快速恢复,保证系统信息安全;

  制造质量控制:严格元器件的进货、检验、老化、筛选工作;部件高温老化72小时;整机全面测试及连续运行考核120小时;严格遵循国际《ISO9001质量保证体系》,贯彻于系统设计、开发、研制、生产、服务全过程。

(2)系统开放

  全方位开放设计,支持ActiveX、OPC、ODBC;提供与常用的MIS数据库的直接接口;完全实现OPC规范;提供OLE自动化服务器接口、DDE数据交换接口、驱动程序接口等将系统全方位的开放于用户,允许用户进行功能扩展与个性发挥;

  符合IEC61131-3标准的组态语言,包括功能块图FBD(Functional Block Diagram)、梯形图LD(Ladder Diagram)、SFC、结构化文本ST(Structured Text)、IL等;

  基于模块化的系统硬件、开放化的软件平台、专业化的应用软件,进行灵活集成,可根据需要进行横行或纵向扩展;既可用于化工、制药、建材、轻工、化肥、城市工程等行业中的小型装置的控制,也可用于电力、石油、冶金等行业中的中型装置和联合装置的控制。

(3)功能强大

  支持集成开发环境与离线、在线编程,支持全局统一的工程实时数据库,支持数据库在线编辑、删除、增添;实时数据100000点,历史数据100000点;支持海量历史数据记录,支持趋势图、统计表、数据分析组件等进行现场异常原因分析;

  支持控制策略的在线组态与在线调试,支持算法的单周期与单步调试;支持基于虚拟控制站的模拟仿真,用于测试控制策略。

(4)维护简便

  IO模件配置组合工业接线端子组,取消机笼、机笼底板、端子板及其连接电缆,机柜内部互连规范化,做到“服务始于端子”,方便用户使用与维修;

  支持模块、模件、网络自诊断,模件可带电插拔,在线修复,便于维护;

  模件智能化、多功能、类型少、易维修,消除配置浪费、减少备件;

  模拟量输入类型及数字量输入输出模式可软件设置,选型方便、改型容易;

  远程技术支持,及时迅速地提供系统指导、培训、维护服务。
